HYDRA – Rohrnetzberechnung für grosse Solaranlagen

Grosse Solaranlagen mit weitverzweigten Kollektorfeldern können nur auf der Basis einer regelrechten Rohrnetzberechnung dimensioniert und hinsichtlich Kosten und Betrieb optimiert werden.
Zur Förderung der Solarthermie wurde das Dimensionierungsprogramm HYDRA als Open Source Software zur Verfügung gestellt. HYDRA läuft auf Rechnern mit Windows und macOS Betriebssystemen als VBA Code unter Excel.

Mit HYDRA können Solaranlagen mit tausenden Quadratmetern Kollektorfläche dimensioniert werden. Umfangreiche Kataloge für Kollektoren, Armaturengruppen, Pumpen und Rohrleitungen bis zur Nennweite DN 600 stehen zur Verfügung und können beliebig erweitert werden. HYDRA berechnet unter anderem die Strömungs-, Temperatur-, und Druckverteilung grosser, komplexer Kollektorfelder.

Mit der aktuellen Version HYDRA-2511_de können auch grosse Drainback Systeme mit drucklosem Speicher geplant werden.

Link zum Download von HYDRA und der Bedienungsanleitung mit Beispielen

Beispiel: Temperaturverteilung in einem 138 m² Kollektorfeld mit Flachkollektoren

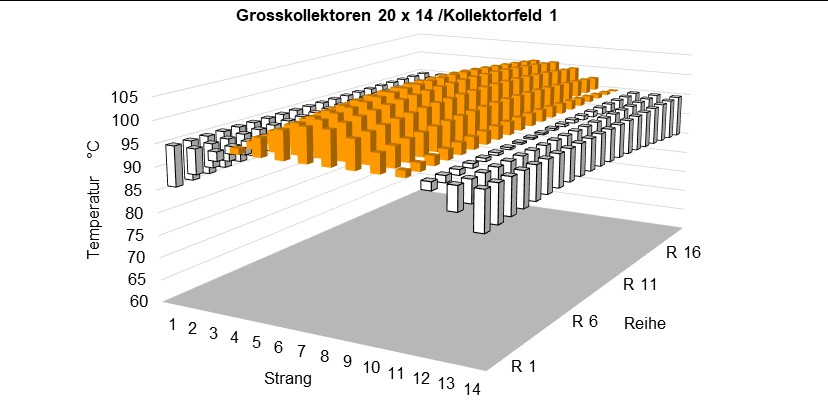

Beispiel: Temperaturverteilung in einem 3360 m² Kollektorfeld, bestehend aus Grosskollektoren mit m² Fläche.
