      ThermoPlaner3D

      3D-Thermografie Luftaufnahmen werden weitgehend automatisch kontrolliert und korrigiert und mit statistischen Daten kombiniert. Dadurch entstehen schnell und preiswert 3D Modelle aller Gebäude im Untersuchungsgebiet. Die Gebäudemodelle können einzeln als Ist-Aufnahme, zur Quantifizierung von Sanierungspotentialen und für die Wärmeverbrauchsprognose genutzt werden, oder in Kombination als Energieverbrauchskarte und Wärmekataster von ganzen Stadt-, Gemeinde- oder Energieversorgungsgebieten verwendet werden.

      Ausgangslage

      Der moderne lokale Energieversorger ist nicht länger nur Lieferant und Rechnungsteller für Strom und Wasser, sondern baut sein Portfolio mit weiteren Dienstleistungen und Angeboten im Energiebereich aus. Neben Angeboten im Strombereich (z.B. Smartmetering und Photovoltaik) besteht ein grosser Markt im Bereich der erneuerbaren Wärmeversorgung. Für die Diversifizierung in den Wärmebereich bringen EVUs beste Voraussetzungen mit; jahrzehntelange Erfahrung mit komplexen Infrastrukturthemen, regulatorischen Fragen und ein gewachsenes Kundenvertrauen im regionalen Umfeld.

      Für den Aufbau von rentablen Wärmeverbünden oder Wärmecontracting-Lösungen und zur Risikominimierung, müssen fundierte Grundlagen zur heutigen und prognostizierten Wärmeverbrauchsdichte im Projektgebiet erarbeitet werden. Dazu muss der Wärmeverbrauch und auch der energetische Zustand von allen Gebäuden ermittelt werden. Dies wird normalerweise anhand von Ortsbegehung und (eventuell) vorhandenen Daten wie Gasverbräuchen und Kesseltabellen abgeschätzt. Sind diese Daten nicht vorhanden, ist die Projektierung erschwert.

      Projektziele

      Der energetische Zustand sowie das Sanierungspotential aller Gebäude in einem Untersuchungsgebiet sollen vollständig und möglichst genau abgeschätzt werden. Dazu werden luftgestützt Thermografie-Aufnahmen erstellt. In Kombination mit einem per LiDAR erfassten Oberflächenmodell und verfügbaren statistischen Daten, kann so für jedes Gebäude im Projektperimeter ein Gebäudemodell erstellt und die Gebäude in Bezug auf ihren energetischen Zustand evaluiert werden.

      Umsetzung

      Datenerfassung

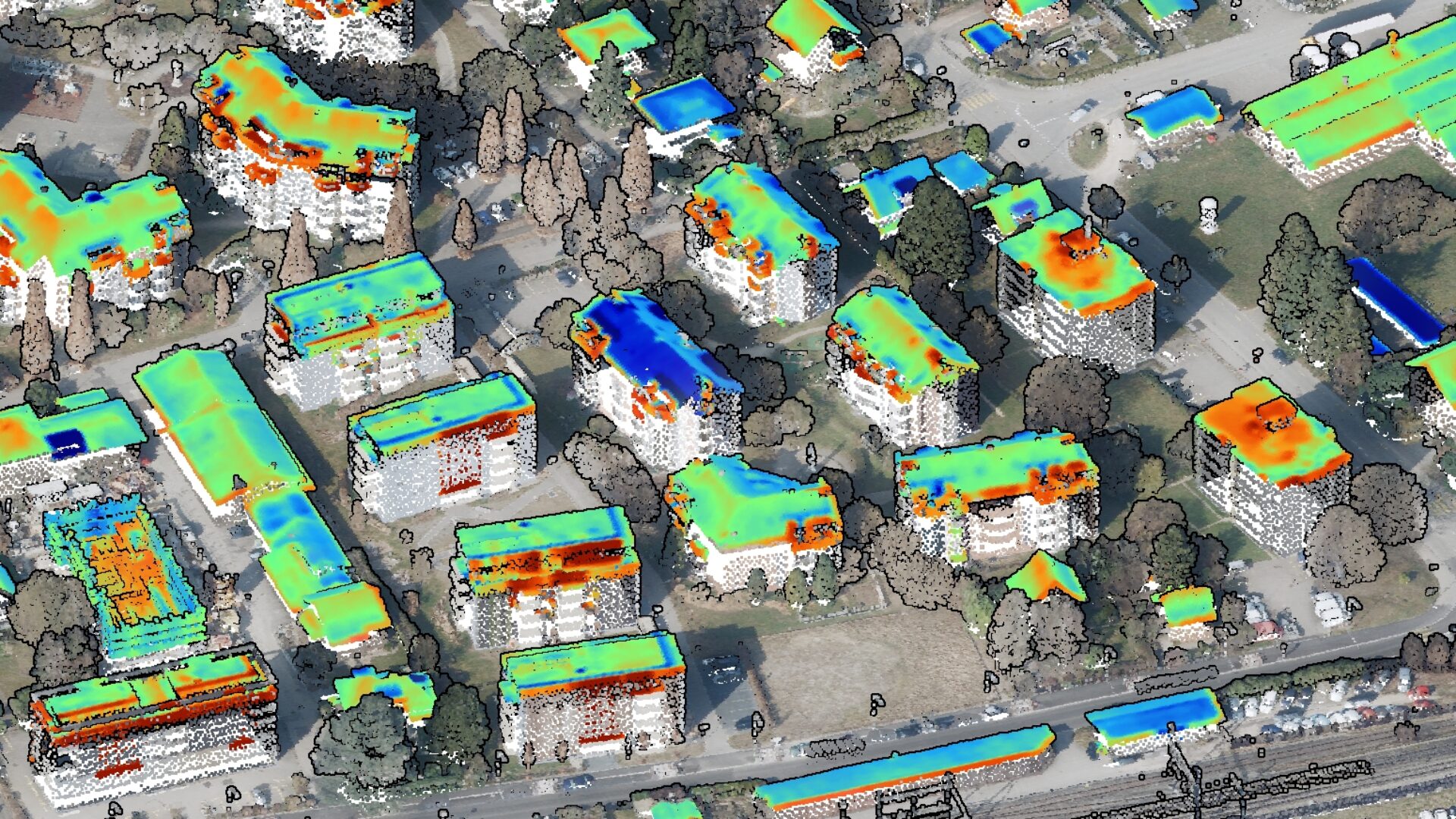

      Das Projekt ThermoPlaner3D liefert mit grossflächigen, detaillierten 3D-Gebäude-Energiebeurteilungen aus multiperspektivischen Thermografie-Aufnahmen (Aufnahme per Flug-Thermografie) die nötigen quantitativen Grundlagen für Investitionsentscheide.

      Vom Projektgebiet über Flug-Aufnahmen zum Resultat

      Auswertung

      Mit automatisierten Prozessen werden die klimatischen Veränderungen während den Thermografie-Aufnahmen mithilfe von Mikroklima-Bestimmung korrigiert. Diese Auswertungen werden mit den Referenzmessungen an Referenzobjekten verglichen und mit statistischen Daten kombiniert. Die resultierenden Mikroklimakarten und Gebäude-Energiemodellen liefern den Gemeinde- oder Energieversorgungsgebieten, sowie den Eigentümern wertvolle Informationen zum Zustand sowie möglichen Massnahmen.

      Resultate

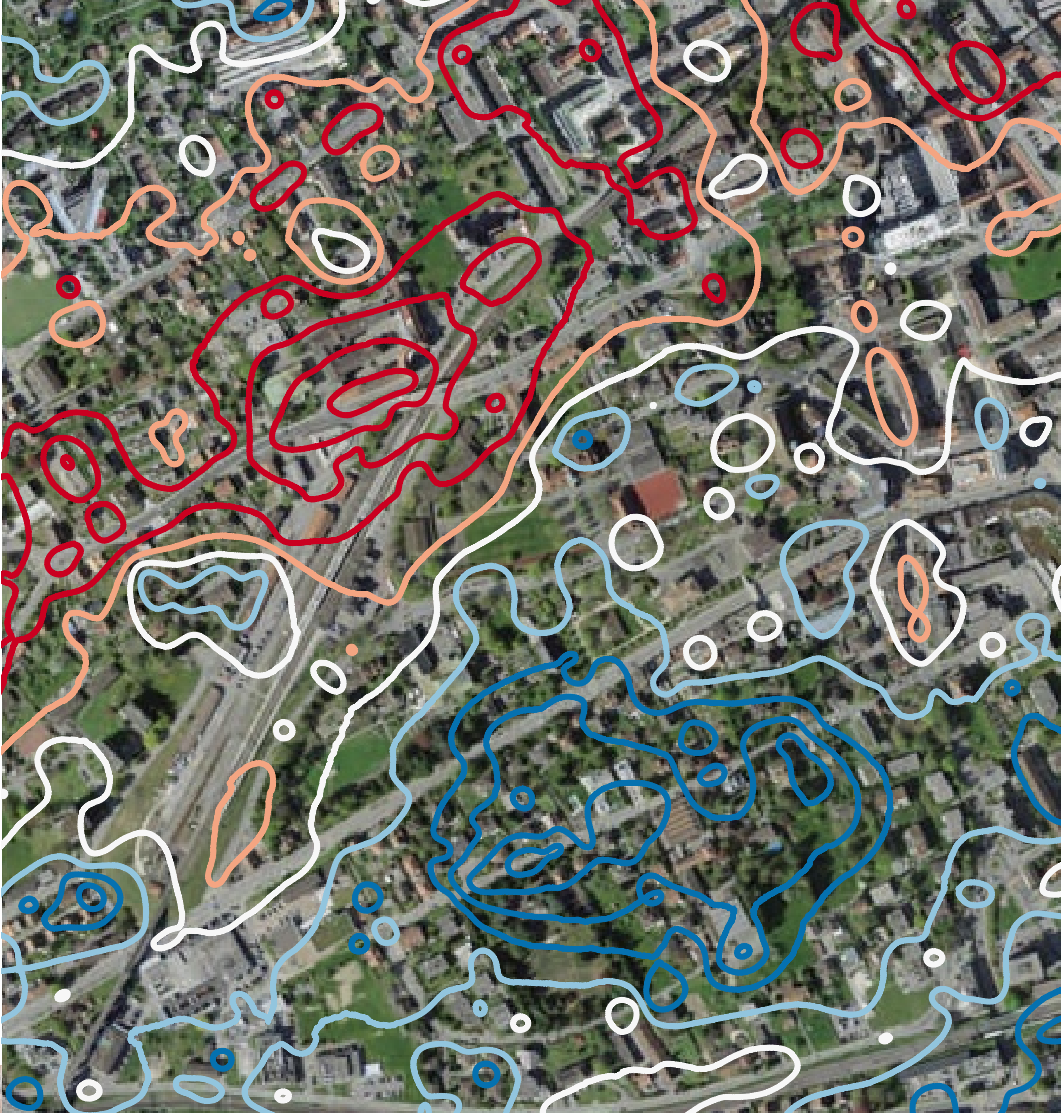

      Ausschnitt des Mikroklimas eines Projektgebietes zum Befliegungszeitpunkt

      Resultat der Auswertungen des Gebäudes geliefert als Energie-Factsheet

      Publikationen

      • Zeitungsartikel in Bieler Tagblatt (PDF)

      Eckdaten des Projekts

      table_scrollable_animation_gif
      Projektlaufzeit:
      2021 - 2023
      Projektleiterin:
      Prof. Dr. Susanne Bleisch
      Projektmitarbeitende:
      Fiona Tiefenbacher, Friedrich Striewski, Natalie Lack, Gianna Müller
      Keywords:
      Thermografie, LiDAR, Gebäude-Energiemodell, Sanierungspotential, Mikroklima

      Projektwebseite

      www.thermoplaner3d.ch

      Projektpartner

      Considerate:

      bsf swissphoto

      zhaw
