Abbildung 1: Übersicht konventioneller PV-Anlagen mit Südausrichtung der Firma Alex Gemperle AG.


Abbildung 2: Stationäre Strömungssimulationen zur Beurteilung unterschiedlicher Aufständerungsvarianten für neue, begrünte Ost-West ausgerichtete PV-Anlagen auf Flachdächern.

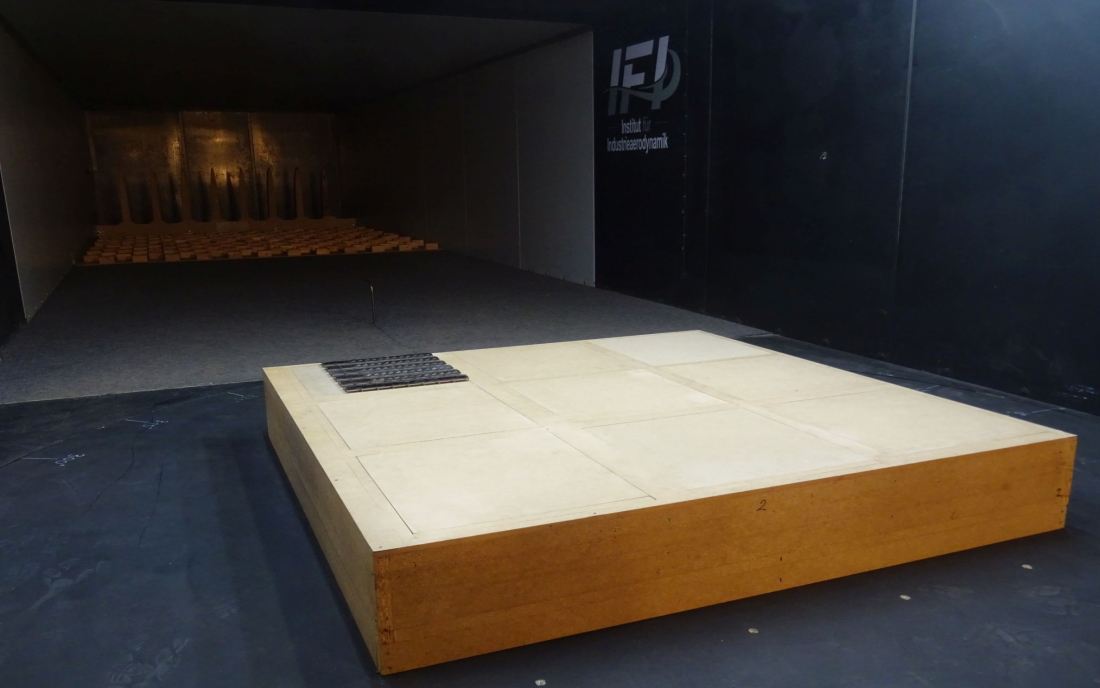

Abbildung 3: Windkanalversuche im Grenzschichtwindkanal am I.F.I Aachen zur Bestimmung der Ballastierung bei Windlasten (Quelle: I.F.I Aachen).

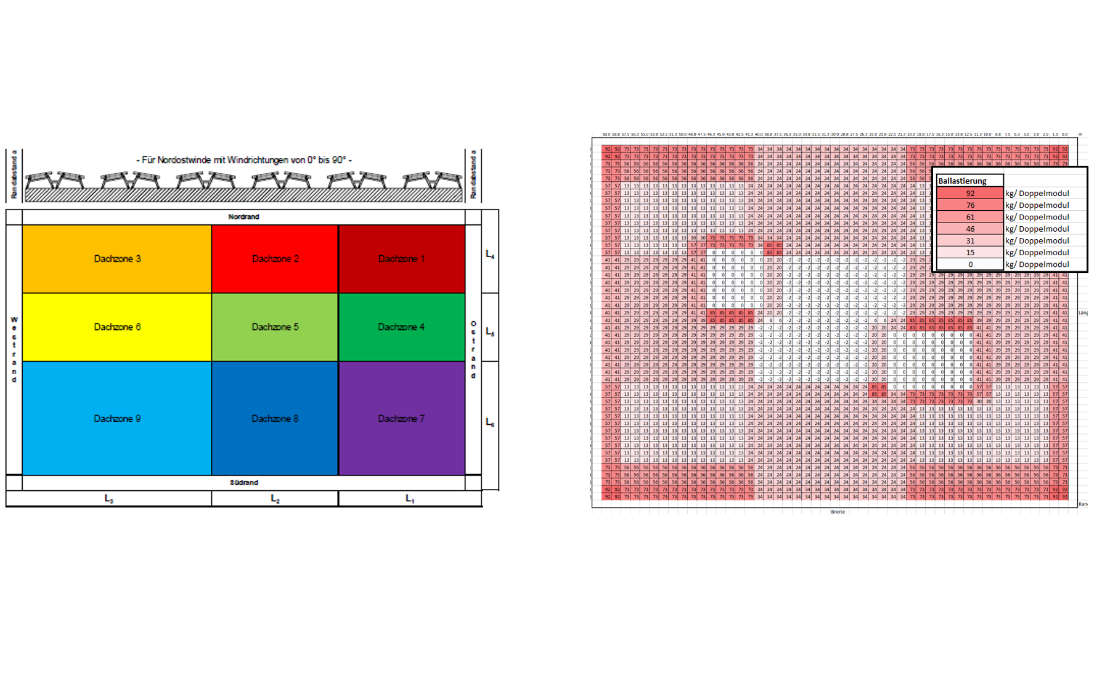

Abbildung 4: Auswertung der Bemessungswindlasten nach Dachzonen aus den Windkanaluntersuchungen (links) und Umsetzung zur Berechnung der örtlich aufgelösten minimalen Ballastierung (rechts).

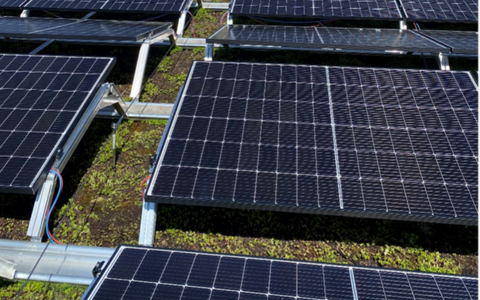

Abbildung 5: Realisiertes Referenzprojekt der entwickelten Aufständerungen für Gründachanlagen in Zürich (Kiesdach, Ballastiert).
