      Naturfasercomposites mit Rippenverstärkung

      Naturfasercomposites mit Rippenverstärkung

      Jan Wälti verbesserte Naturfasercomposites auf der Basis einer thermoplastischen Verbundmatrix zur Reduktion der Fertigungskosten.

      Die Firma Bcomp hat ein Rippenversteifungskonzept entwickelt. Das Produkt wird auf dünne Verbundplatten gepresst und führt bei geringer Gewichtszunahme zu einer erhöhten Biegesteifigkeit. Es besteht aus Naturfasern und wird hauptsächlich mit duroplastischer Matrix imprägniert. Aus Gründen der Wirtschaftlichkeit, Umweltfreundlichkeit den verbesserten mechanischen Eigenschaften, soll die Verbindungsmatrix durch thermoplastische Materialien ersetzt werden.

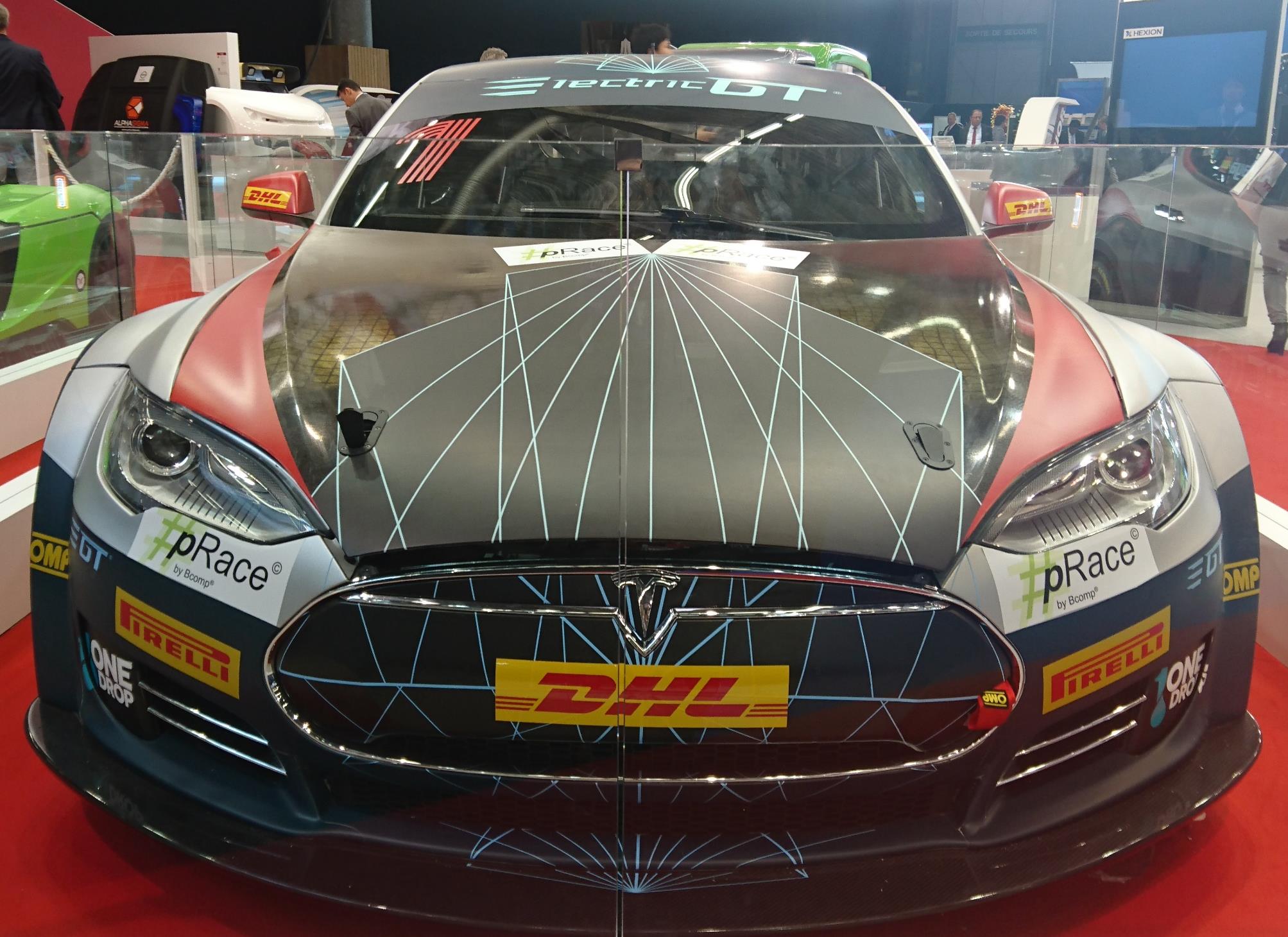

      Abb. 1: Mögliches Einsatzgebiet des verstärkten Verbundes

      Imprägnierung

      Die Imprägnierung erfolgt in einem speziell dafür entwickelten Prozess und kann auf Grund der Geheimhaltung nicht näher erläutert werden.

      Fertigungskostenberechnung

      Die erstellte Fertigungskostenberechnung zeigt, dass das Produkt von Bcomp zu wettbewerbsfähigen Preisen produziert werden kann.

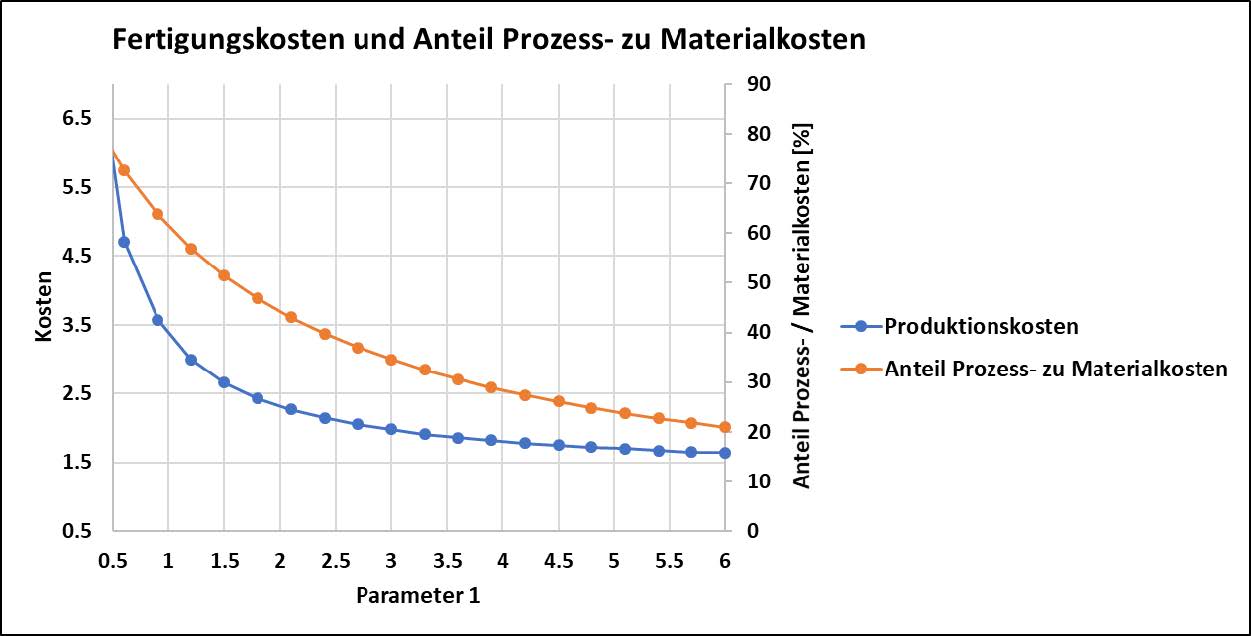

      Abb. 2: Fertigungskostenberechnung und Verhältnis von Prozess- zu Materialkosten in Abhängigkeit des Parameters 1


      Abb. 3: UV-Mikroskopaufnhame eines Probekörpers

      Ergebnisse

      Der erreichte Imprägnierungsgrad wird anhand der UV-Mikroskopie untersucht (Abb.3). Es konnten signifikante Unterschiede festgestellt werden. Die Biegesteifigkeit des Produktes wurde durch 3-Punkt-Biegetests gemessen. Durch die Änderung mehrerer Prozessparameter konnte die Biegesteifigkeit um 151.2% erhöht werden. Ein mathematisches Modell für die Berechnung der Verbundsteifigkeit zeigte zusätzlich, dass der Imprägnierungsgrad eine grosse Änderung der Steifigkeit bewirkt.

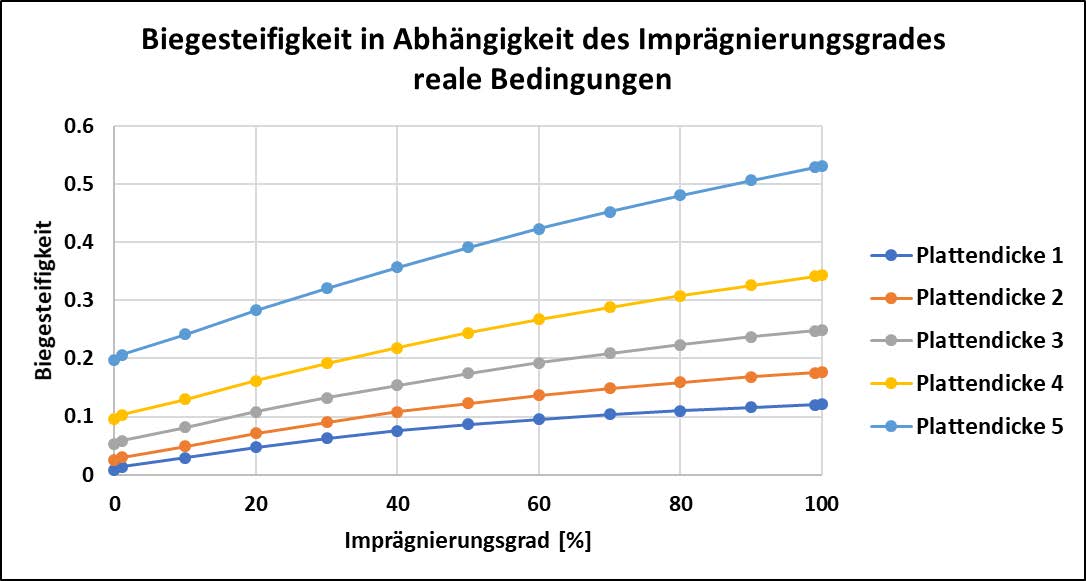

      Abb. 4: Theoretische Biegesteifigkeit des Verbundes in Abhängigkeit des Imprägnierungsgrades

      Ein Vergleich der Versuchs- und Berechnungswerte zeigt, dass die errechneten Verbundbiegesteifigkeiten um Faktor 2-3 höher liegen. Fehlerindikatoren dafür sind nicht berücksichtigte Lufteinschlüsse, die UD-Richtung der Fasern und der nicht konstante Querschnitt.

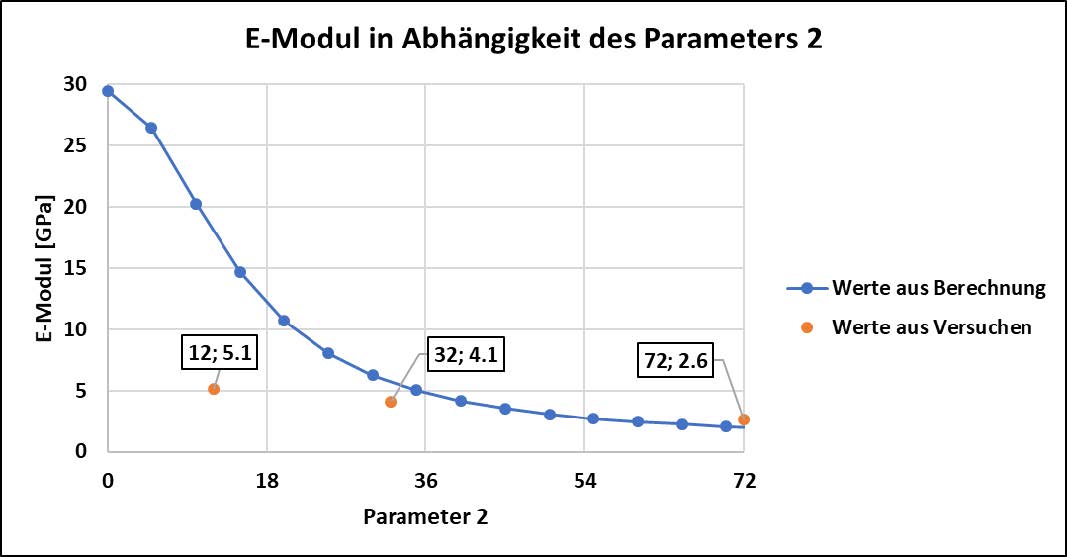

      Abb. 5: Vergleich des errechneten und aus den Versuchen gewonnenen E-Moduls in Abhängigkeit des Parameters 2

      Projektinformation

      table_scrollable_animation_gif

      Diplomand
      Jan Wälti
      Auftraggeber
      Bcomp Ltd.
      Experte
      Christian Kruse
      Examinator
      Christian Rytka, Jesus Maldonado, David Botor
