Erfassung komplexer Freiformflächen mit optischen 3D-Messsystemen.
Optische 3D-Messsysteme werden in weiten Bereichen der Produktentwicklung, Qualitätskontrolle sowie in der Material- und Bauteilprüfung eingesetzt. Neben technischen Anwendungen findet die optische 3D-Messtechnik auch in Gebieten wie Medizin, Architektur, Kunst oder Archäologie Anwendung.
Die Stärke optischer 3D-Messsysteme liegt insbesondere in der Vermessung von komplexen Freiformflächen. Sie können über einen grossen Messbereich eingesetzt werden - von der Zahnprothese bis zu ganzen Automobilen.
Wir verfügen über hochpräzise Messsysteme und extensives Know-How in der 3D-Messtechnik:
3D-Scannen
Der schnelle Weg von realen, dreidimensionalen Modellen zur Punktewolke oder zum Flächen- bzw. 3D-CAD Modell

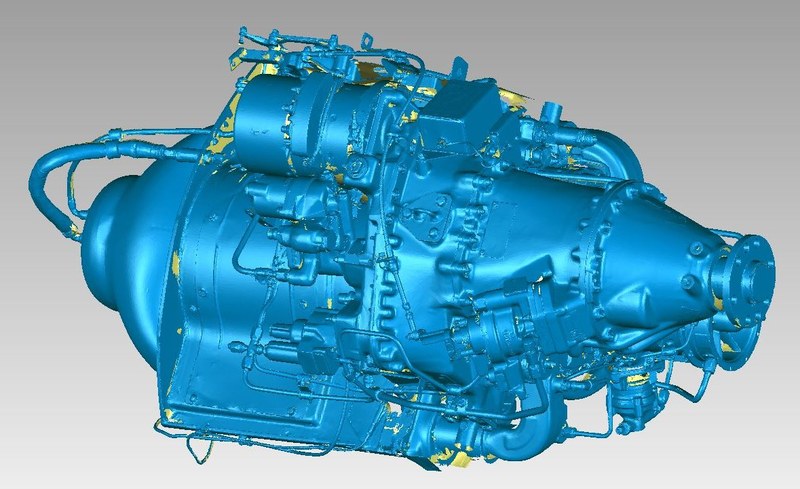

Statt einzelner Punkte wie bei einem KMM, erfasst der 3D-Scanner die gesamte Bauteilgeometrie flächenhaft in einer hochauflösenden Punktewolke. Das System arbeitet berührungslos und liefert dreidimensionale Messdaten für verschiedenste Bauteile wie zum Beispiel Bleche, Werkzeuge und Formen, Turbinenschaufeln, Prototypen, Spritz- und Druckgussteile. Zum Digitalisieren von Objekten steht am IPPE ein ATOS III Triple Scan System zur Verfügung.
Die Scaneinheit arbeitet mit einem Projektor und zwei optischen Sensoren mit einer Auflösung von je 8.1 MP. Der Projektor projiziert mit schmalbandigem blauem Licht verschiedene Streifenmuster phasenverschoben auf das Messobjekt. Dies erlaubt sehr präzise Messungen, unabhängig von den Lichtverhältnissen der Umgebung. Diese Punktewolke wird in ein Polygonnetz umgewandelt und beschreibt die Oberfläche äusserst präzise.
Anwendungsgebiete:
- Digitalisieren von Freiformflächen, Rückführung in CAD-Modelle
- Soll-Ist-Vergleich mit CAD-Daten (Beispiel siehe unten)
- Qualitätskontrolle/Prozessüberwachung
- Gestalt- und Funktionsoptimierung von bestehenden Produkten Katamaran
- Erfassung von Design-Prototypen für neue Produktentwicklungen
- Erfassung nicht elektronisch dokumentierter Geometrien zur Datensicherung (z.B.: Kulturgüterschutz)
- Herstellung von Kopien von Kulturgütern (z.B. Statuen)
