Die drei Windkanäle der FHNW bieten Ihnen verschiedene Möglichkeiten, um aerodynamische Eigenschaften verschiedener Messobjekte zu untersuchen und Strömungsphänomene zu visualisieren – von Fahrzeugen bis zu PV-Modulen.
Angebot
Die Hochschule für Technik und Umwelt FHNW ermöglicht Ihnen für verschiedene Typen von Messobjekten umfassende aerodynamische Analysen in drei Windkanälen. Wir sind ausgerüstet mit je einem Windkanal Göttinger- und Eiffel-Bauart, zur Untersuchung der aerodynamischen Eigenschaften von Messobjekten, sowie einem Überschallwindkanal mit Machzahlen bis 1.7 um Strömungsphänomene sichtbar zu machen.

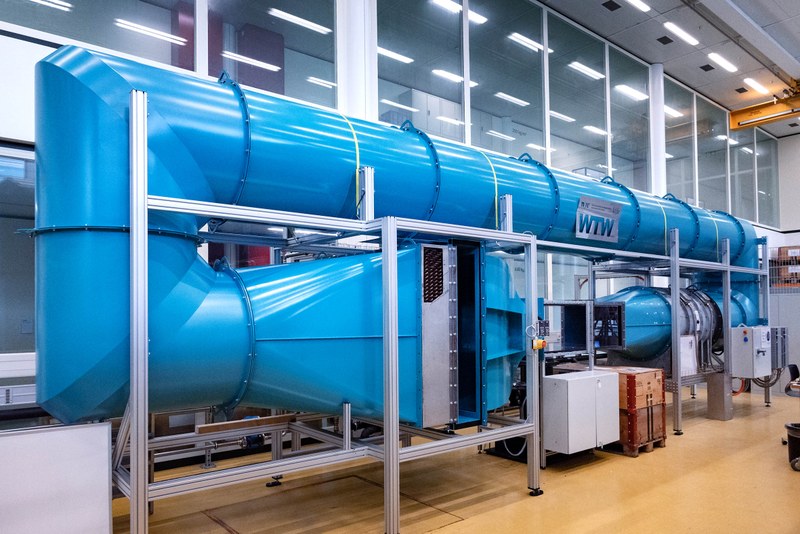

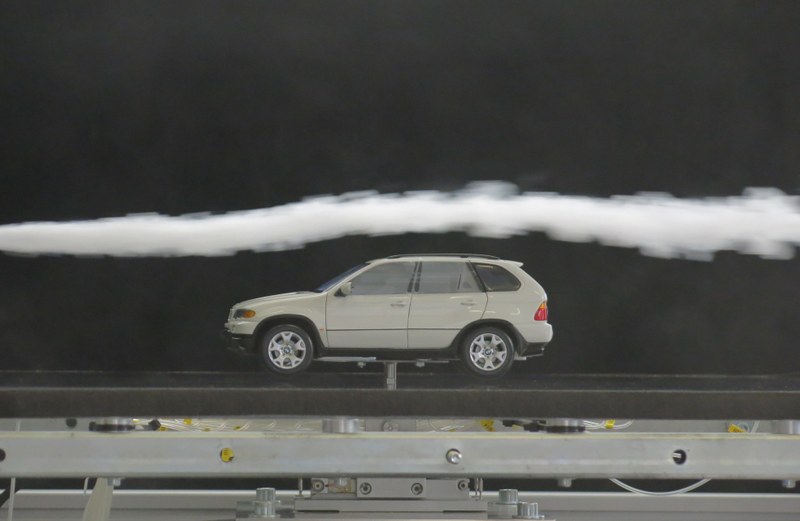

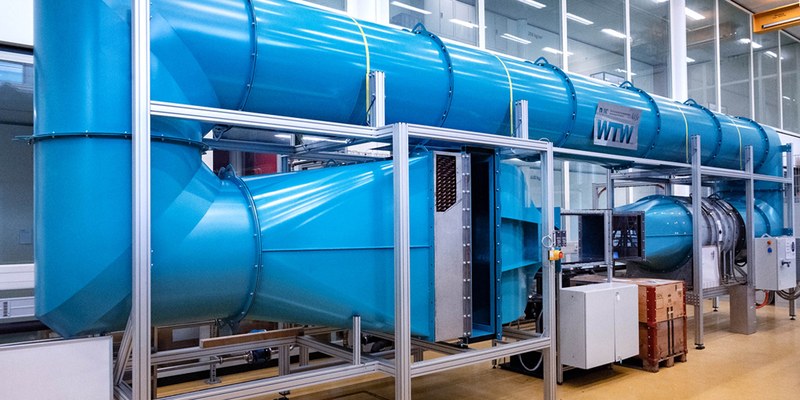

Der Göttinger-Windkanal ist mit einer 6-Komponenten Windkanalwaage instrumentiert, für die Messung von Widerstand-, Quer- und Auftriebskräften sowie der zugehörigen Momente (Nick-, Gier- und Rollmoment) der Messobjekte (Fahrzeuge, Photovoltaikmodule, Sonnenstoren, usw.) bei unterschiedlichen Strömungsgeschwindigkeiten. Weiter können Druckmessungen entlang der Teststrecke durchgeführt werden. Mit einer Rauchlanze kann die Umströmung bei tiefen Strömungsgeschwindigkeiten (bis etwa 5 m/s) visualisiert werden.

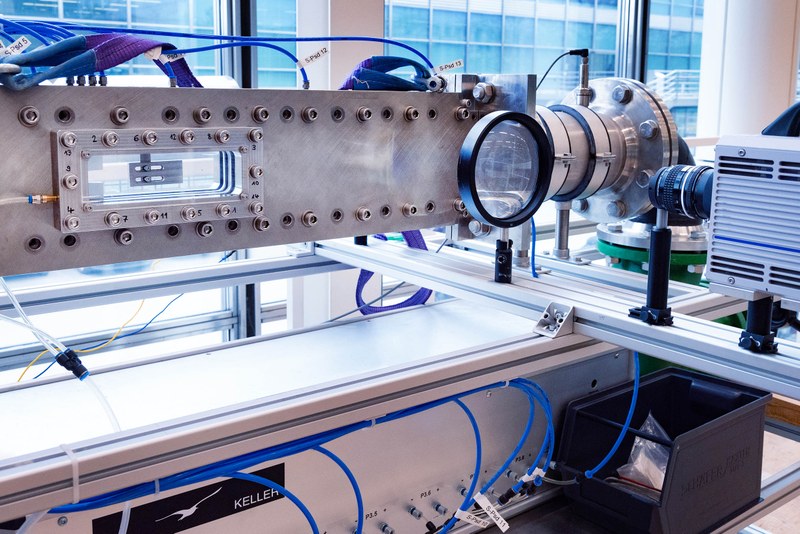

Der Überschallwindkanal ermöglicht die Visualisierung von Strömungen im sub-, trans- und supersonischen Bereich mittels Schlierenoptik. Mit der Schlierenoptik können Strömungsphänomene wie schiefe Stösse am Testkörper, gerade Stösse in der Düse, Kompressions- und Expansionswellen im 2D-Borda-Carnot-Diffusor etc. sichtbar gemacht werden. Weiter sind Messungen des Druckverlaufs entlang der Laval-Düse möglich, was die Auswertung der Durchflussfunktion bei verschiedenen Druckverhältnissen erlaubt.
Für Laborübungen, zur Förderung des wissenschaftlichen Nachwuchses und für einfachere Experimente steht zudem ein offener Eiffel-Windkanal zur Verfügung.
Kontaktieren Sie uns
Für weitere Informationen oder um eine Zusammenarbeit zu besprechen, kontaktieren Sie bitte Beat Ribi.
Infrastruktur
Windkanäle
- Windkanal Göttinger Art, Messstrecke 800 mm x 500 mm, Luftgeschwindigkeit bis 45 m/s
- Windkanal Eiffel Art, Messstrecke 300 mm x 300 mm, Luftgeschwindigkeit bis 60 m/s
- Überschallwindkanal mit Mach-Zahlen bis 1.7, Messtrecke 10 mm x 10 mm
Messinstrumentierung
- Messinstrumentierung für Geschwindigkeit, Kraft, Temperatur, Druck und Schlierenoptik
